Schackel lyr 854, 855

GUNNEBO INDUSTRIER
Lyrformad smidd schackel. CE-märkt.
Typgodkänd enligt EN 13889 och U.S Fed Spec. RR-C-271.
Material: Höghållfast, seghärdat stål, klass 6. Får ej värmebehandlas.
Säkerhetsfaktor: 6:1.
Ytbehandling: Varmgalvaniserad bygel och bult, målad bult.
Smidestolerans +/- 5% på invändig bredd och längd.

BIG-artnr / LMV:s artnr

18518779 / 469332

Modell

854-5/16"

Max belastning

0,75 t

Enhet

Frp

Beskrivning

*SCHACKEL LYR US SKRUVBULT=10

För att kunna handla hos oss och se priser behöver du Logga in eller Skapa konto

Beställningsvara

Visa mer information

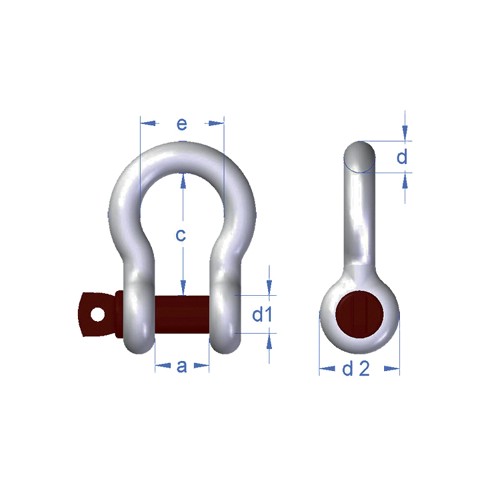

Schackel lyr 854, 855
Modell		854-3/16"	854-1/4"	854-5/16"	854-3/8"	854-7/16"	854-1/2"
D	mm	5	6	8	9	11	13
D1	mm	6	8	10	11	13	16
A	mm	10	12	13	16	18	21
C	mm	22	29	32	36	43	47
E	mm	16	20	21	26	29	33
D2	mm	13	16	20	22	26	33
Modell		854-5/8"	854-3/4"	854-7/8"	854-1"	854-1 1/8"	854-1 1/4"
D	mm	16	19	22	25	28	32
D1	mm	19	22	25	28	32	35
A	mm	27	31	37	43	46	52
C	mm	60	71	84	95	108	119
E	mm	42	49	60	68	74	83
D2	mm	40	48	52	60	64	72
Modell		854-1 3/8"	854-1 1/2"	854-1 3/4"	854-2"	854-2 1/2"	855-1/4"
D	mm	35	38	45	50	65	6
D1	mm	38	42	50	57	70	8
A	mm	57	60	74	83	105	12
C	mm	132	146	178	197	260	29
E	mm	89	98	127	138	180	20
D2	mm	76	84	105	112	145	16
Modell		855-5/16"	855-3/8"	855-7/16"	855-1/2"	855-5/8"	855-3/4"
D	mm	8	9	11	13	16	19
D1	mm	10	11	13	16	19	22
A	mm	13	16	18	21	27	31
C	mm	32	36	43	47	60	71
E	mm	21	26	29	33	42	49
D2	mm	20	22	26	33	40	48
Modell		855-7/8"	855-1"	855-1 1/8"	855-1 1/4"	855-1 3/8"	855-1 1/2"
D	mm	22	25	28	32	35	38
D1	mm	25	28	32	35	38	42
A	mm	37	43	46	52	57	60
C	mm	84	95	108	119	132	146
E	mm	60	68	74	83	89	98
D2	mm	52	60	64	72	76	84
Modell		855-1 3/4"	855-2"	855-2 1/2"	855-3"
D	mm	45	50	65	75
D1	mm	50	57	70	83
A	mm	74	83	105	127
C	mm	178	197	260	330
E	mm	127	138	180	190
D2	mm	105	112	145	162


18518779 / 469332	854-5/16"	0,75 t	0,11 kg
Best.vara Beställningsvara
11512167 / 469335	854-1/2"	2 t	0,37 kg
Best.vara Beställningsvara
11512175 / 469336	854-5/8"	3,25 t	0,65 kg
Best.vara Beställningsvara
11512183 / 469337	854-3/4"	4,75 t	1,10 kg
Best.vara Beställningsvara
11512191 / 469338	854-7/8"	6,5 t	1,50 kg
Best.vara Beställningsvara
11512209 / 469339	854-1"	8,5 t	2,20 kg
Best.vara Beställningsvara
11512217 / 469340	854-1 1/8"	9,5 t	3,10 kg
Best.vara Beställningsvara
11512225 / 469341	854-1 1/4"	12 t	4,20 kg
Best.vara Beställningsvara
11512233 / 469342	854-1 3/8"	13,5 t	6,00 kg
Best.vara Beställningsvara
11512241 / 469343	854-1 1/2"	17 t	8,00 kg
Best.vara Beställningsvara
